一、產品簡介

       液晶PID調節器/調節記錄儀采用真正的人工智能算式，儀表啟動自整定功能，可以根據被控對象的特性，自動尋找最優參數以達到很好的控制效果，無需人工整定參數。控溫精度基本達±0.1℃，無超調、欠調，達國際先進水平。適用于需要進行高精度控制系統，可對溫度、壓力、流量、液位、速度等測量信號進行數字量顯示控制；可帶外給定（或閥位）控制，可取代伺服放大器直接驅動執行機構；可進行編程控制，根據生產過程的要求，按照一定的程序曲線進行控制，最多可分61段曲線對控制對象進行監測、控制、記錄與遠傳。

二、工作原理及解決方案

       在順昌晶海光學儀器有限公司生產的HYT-1040H光學鏡片烘爐的控制系統中，以前采用國外進口儀表，價格偏高，為降低成本并能達到同樣的控制效果，進行技術改革，采用國產儀表，選用了虹潤公司生產的調節器儀表作為替用儀表。

       系統要求

       1 、控制溫度精度要求±1℃；

       2、在溫度低于某個數值A時，2組熱循環系統功率全開，而高于此數值A時，根據溫度進行調節輸出，該數值A可以設定；

       3、具有上偏差報警輸出；

       4、加熱系統采用PID控制；

       5、當溫度50～200℃時，變送輸出4～9mA

系統結構

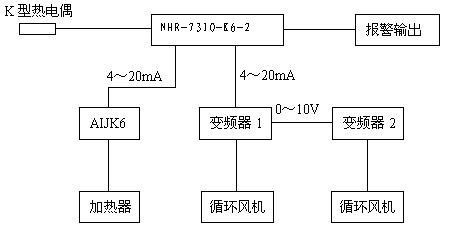

       根據系統要求，我們選用了NHR-7300作為主溫度控制儀，系統結構框圖如下圖所示：

       利用NHR-7300表的主輸出作為K6的控制信號，來控制加熱輸出；輔助輸出是變送輸出，用做變頻器1的控制信號；變頻器1的模擬輸出作為變頻器2的控制信號，這樣變頻器2就跟隨變頻器1工作。

       NHR-7310型調節器具備手動/自動無擾動切換操作功能及手動自整定和顯示輸出值等，以及用作伺服放大器直接控制閥門位置的比例輸出。在該系統中使用NHR-7310儀表進行空調機組的溫度檢測以及伺服電機的正反轉控制。具體型號為NHR-7310-K6-2。具體模塊功能如下：

       2 光電隔離的線性電流輸出模塊，且不占用儀表內部隔離電源；

       K6是應用了單片機技術的智能化三相移相觸發及周波過零兩用觸發器，功能強大可靠性高，能適應各種電阻絲、硅碳棒及負載采用變壓器降壓的硅鉬棒、鎢絲等各種工業電爐，也可以用于電機軟啟動的控制，其主要特點包括：

       ● 0～20mA（0～5V）/4～20mA（1～5V）信號兼容輸入；

       ●當負載為阻性時，其輸出功率與輸入信號成正比；

       ●具有缺相檢測、過流檢測及報警功能；

       ●自動同步功能，連接可控硅觸發線時不需要對相序；

       ●采用全光點隔離及“燒不壞”技術，可靠性非常高，對輸入端造成干擾小；

       ●內含開關電源，可直接用220VAC電源供電，并具備5V及24V兩組直流電源輸出。

7300儀表外觀

三、結束語

       儀表參數設置好后，進行PID自整定，自整定結束后，觀察控制效果良好，足以達到進口儀表的控制效果。
